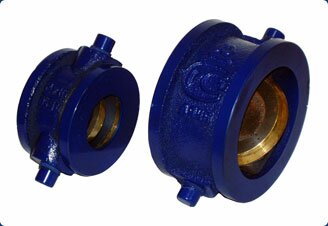

Клапан обратный поворотный

Главная / Продукция / Клапан обратный поворотный

PN 1.6 МПа (16 кгс/см2)

Клапан обратный поворотный предназначен для установки на хозяйственных, производственных трубопроводах и насосных станциях с целью предотвращение обратного потока среды.

Присоединение к трубопроводу: межфланцевое, с помощью стяжных шпилек и с прокладками, устанавливаемыми между фланцами клапана и фланцами трубопровода.

Клапан устанавливается на горизонтальном, либо вертикальном трубопроводе. Направление рабочей среды должно соответствовать направлению стрелки на корпусе клапана.

При горизонтальном положения трубопровода необходим, чтобы ось вращение диска клапана находилась выше горизонтальной оси трубопровода и была строго параллельна горизонтальной плоскости.

Обозначение Размеры в мм Масса , Кг
D L H
19ч01бр DN 50 104 138 60 2,4
19ч01бр DN 80 140 168 70 4
19ч01бр DN 100 158 186 80 5,3
19ч01бр DN 150 210 236 100 10,8
19ч01бр DN 200 270 298 120 19,5
