Задвижка чугунная

Главная / Продукция / Задвижка чугунная

Рабочее давление по ГОСТ 5762-74 PN 1.0 МПа (10 кгс/см2) с запасом прочности в 1.8 МПа

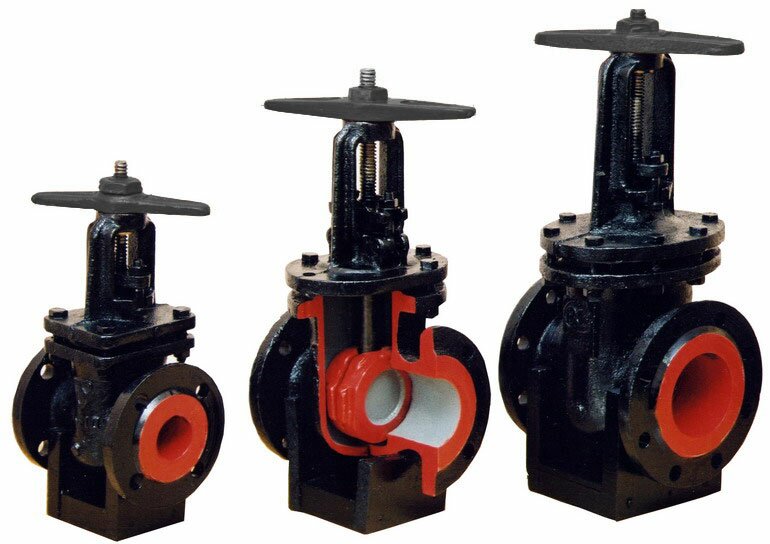

Производим задвижки чугунные (задвижка клиновая - задвижка параллельная) двухдисковые с выдвижным шпинделем предназначены для использования в качестве запорных устройств на трубопроводах по транспортировке воды и пара для перекрытия потока среды.

Предназначена для установки в инженерных трубопроводах.

Задвижка чугунная цена в Казани.



Присоединение к трубопроводу:
Фланцевое
Установочное положение:
Любое, кроме маховиком вниз.
Вид управления:
Ручной привод

Достоинства

  1. Простота конструкции, надежность в эксплуатации.
  2. Применение латуни в уплотнении затвора позволяет эксплуатировать чугунные задвижки длительное время.
  3. Сальниковое уплотнение чугунной задвижки позволяет производить замену или подмотку уплотнения при открытом затворе.
  4. Приемосдаточные гидроиспытания задвижек чугунных производится на стендах с давлением воды до 1,5 МПа, в соответствии с техническими условиями и стандартами.

Перечень выпускаемых чугунных задвижек

Марка Диаметр  Давление Цена
31ч6бр Ду-50  Ру-10  1315 р. с НДС
31ч6бр Ду-80  Ру-10  2103 р. с НДС
31ч6бр Ду-100  Ру-10  3009 р. с НДС
31ч6бр Ду-150  Ру-10  5979 р. с НДС
31ч6бр Ду-200  Ру-10  10755 р. с НДС
31ч6бр Ду-250  Ру-10  15444 р. с НДС
30ч6бр
Ду-300
 Ру-10  23333 р. с НДС

Технические данные

Давление МПА Кгс/см³
Условное, Py 1.0 10
Пробное, Py 1.5 15
Рабочее, Рр, не более 1.0 0.3 0.85 10 9 8.5
Температура рабочей среды, не более °C °K
393 473 498 120 200 225
класс герметичности   Д

Габаритные размеры, масса


Условный проход, Ду Строительная длина L,мм Высота(закрыто) H,(мм) Высота(закрыто) H1,(мм) Масса Кг
50 180 290 365 17
80 210 365 480 27
100 230 435 543 38
150 280 608 778 73

Присоединительные размеры – по ГОСТ 12815-80

Задвижка чугунная изготовлена по ГОСТ 5762-74 (2002)



Задвижка клиновая двухдисковая с выдвижным шпинделем

Назначение

Задвижки предназначены для использования в качестве запорных устройств на трубопроводах для перекрытия потока среды.

Не допускается применять в качестве регулирующих устройств.
